SPZ 中频感应加热设备
SPG-10-I熔炼型（侧边输出）
（1） 规格：SPG-10-I熔炼型（侧边输出）
（2） 最大输入功率：10KW
（3） 振荡频率：80-250KHZ
（4） 加热电流：3～28A
（5） 输入电压：三相380V 50HZ
（6） 负载持续率：100%
（7） SPG-10A-I加热、保温时间：0.1～99.9秒
（8） 冷却水要求：≥0.2MPa ≥3L/分
（9） 重量：29KG
（10） 体积（CM）：52长×26宽×45高
（11） 应用：熔炼黄金等
（12） 适用感应圈：约Ф80×6匝
本页关键字：高频感应加热设备，高频焊机，高频热处理，高频熔炼
|
主要规格 |
最大输入功率 |
输出频率 |
输入电压 |
辅助功能 |
|
SPG-10-I一体式 |
10KW |
80—250KHZ |
标准
380V三相
50或60HZ
可订制
三相415V
三相440V
三相480V |
1、 所有设备都有B型，即分体式，主分机连线标准
2、 所有设备都有A型，即自控型，带加热和保温时间及功率调节功能；
3、 如SPG-20AB即20KW带计时分体式设备 |
|
SPG |
||||
|
SPG-20一体式 |
20KW |
80-250KHZ |
||
|
SPG |
||||
|
SPG-20B分体式 |
||||
|
SPG-20AB分体自控型 |
||||
|
SPG-30B、SPG-30AB |
30KW |
80-200KHZ |
||
|
SPG-40B、SPG-40AB |
40KW |
80—200KHZ |
||
|
SPG-60B、SPG-60AB |
60KW |
80-180KHZ |
||
|
SPG-80B、SPG-80AB |
80KW |
80-150KHZ |
||
|
SPG-100B、SPG-100AB |
100KW |
80-150KHZ |
||
|
SPG-120B、SPG-120AB |
200KW |
80-150KHZ |
||
|
SPG-160B、SPG-160AB |
160KW |
80-130KHZ |
||
|
SPG-200B、SPG-200AB |
200KW |
80-130KHZ |
||
|
SPG-240B、SPG-240AB |
240KW |
80-120KHZ |
||
|
SPG-300B、SPG-300AB |
300KW |
80-120KHZ |
||
|
可订制更大功率设备，和各种特殊用途设备 |
||||
此系列设备结构采用我公司第三代逆变控制技术，在使用常规IGBT器件的基础上， 使设备不仅能输出频率高达250 KHZ的大功率高频电源，而且设备可靠性高， 使固态高频取代电子管高频成为可能。
带计时功能的优点及应用：
1、 加热功率、加热时间、保温功率、保温时间分别独立可调，可在一定程度上有效地控制加热曲线和加热温度；
2、 应用于重复性高的工件加热和快速加热；
3、 应用于钎焊中时，采用快速加热和保温功能相结合，既实现快速加热，同时又可在钎料熔化时进行保温，使焊料充分铺展；
分体式结构的优点及应用：
1、 在分体式设备中，高频电源（主机）与高频变压器（分机）分离，主—分机间连线2米长；
2、 应用于环境很差的工作场所，可以将主机封闭在干净的空间，大大减少主机的维修率，增加设备的可靠性；
3、 应用于流水线作业或成套设备中，小分机占用较小的台面空间，容易移动；
工作原理及结构特点

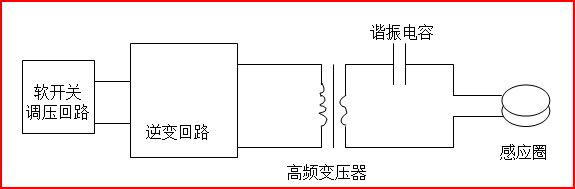

此系列设备采用串联谐振电路，谐振后通过高频变压器输出低电压、大电流的高频电源。谐振结构如图：
此系列设备采用IGBT功率器件和我公司第三代变流控制技术---双调控变流控制技术。在这种技术中，功率和变频独立调控，采用IGBT开关器件和非晶态电感构成高频斩波电路调节功率，采用IGBT串联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，使得设备在大功率领域得到了发展，100%设备暂载率得以实现。
此系列设备中，谐振电容串联在高频变压器付边，所以高频变压器上电压低，大大降低了由于高压引起的绝缘和打火问题，使设备的工作可靠性大为提高，同时高频变压器体积小，重量轻，损耗低。
